سرج کمپرسور دقیقاً چیست؟

سرج یک پدیده ناپایدار در کمپرسورهای دینامیکی است که در آن جریان گاز برای لحظاتی معکوس شده و به سمت ورودی بازمیگردد. این پدیده منجر به نوسانات شدید در فشار، جریان و دمای سیستم میشود.

چرا سرج اتفاق میافتد؟

سرج زمانی رخ میدهد که جریان گاز ورودی بیش از حد کاهش یابد یا فشار خروجی افزایش یابد، در نتیجه کمپرسور قادر به غلبه بر مقاومت پاییندست نبوده و جریان برگشتی ایجاد میشود.

چه نوع کمپرسورهایی دچار سرج میشوند؟

پدیده سرج بیشتر در کمپرسورهای دینامیکی مانند کمپرسورهای سانتریفیوژ (گریز از مرکز) و محوری دیده میشود.

چگونه میتوان سرج را تشخیص داد؟

از جمله نشانههای سرج میتوان به نوسانات شدید فشار و جریان، صداهای غیرعادی مانند ضربه یا غرش، افزایش دمای گاز و ارتعاشات زیاد اشاره کرد. استفاده از سنسورهای مانیتورینگ فشار و صدا به تشخیص سریع کمک میکند.

پدیده سرج در کمپرسور و دلایل ایجاد ان

تیر 18, 1404
12:35 ب.ظ

برای استعلام قیمت و خرید محصولات روما با کارشناسان ما تماس بگیرید

میزان پیشرفت خواندن شما

تیر 18, 1404

پدیده سرج در کمپرسورها، یکی از خطرناک‌ترین حالات عملکردی در سیستم هوای فشرده است. این پدیده می‌تواند منجر به نوسانات فشار، کاهش راندمان، و حتی آسیب‌های مکانیکی جدی به اجزای داخلی کمپرسور شود. درک صحیح این پدیده برای هر اپراتور یا تکنسین فنی که با کمپرسورها سروکار دارد، ضروری است تا از خسارات جبران‌ناپذیر و توقف ناگهانی سیستم جلوگیری شود.

سرج کمپرسور چیست؟

سرج به پدیده‌ای اطلاق می‌شود که در طول آن، جهت جریان گاز در داخل کمپرسور برای لحظاتی برعکس می‌شود. به بیان ساده‌تر، گاز داخل کمپرسور ضمن غلبه بر نیروی پروانه، به طور معکوس به سمت ورودی کمپرسور حرکت می‌کند. این اتفاق عمدتاً در کمپرسورهای دینامیکی مانند کمپرسورهای گریز از مرکز (سانتریفیوژ) و محوری رخ می‌دهد.

سرج زمانی اتفاق می‌افتد که جریان عبوری از کمپرسور به قدری کم شود که پروفیل عملکرد کمپرسور وارد ناحیه ناپایدار خود شود. از دیدگاه ترمودینامیکی، این پدیده زمانی بروز می‌کند که فشار استاتیک خروجی از کمپرسور از فشار ایجاد شده توسط ایمپلر (پروانه) بیشتر باشد و باعث برگشت جریان شود. این ناپایداری به صورت یک حرکت رفت و برگشتی (سیکلی) در جریان گاز ایجاد خواهد شد که می‌تواند چندین بار در ثانیه اتفاق بیفتد و نوسانات فشاری بسیار آسیب‌زا ایجاد کند.

در منحنی عملکرد کمپرسور، نقطه‌ای به نام نقطه سرج وجود دارد که در پایین‌ترین دبی طراحی قرار دارد. نزدیک شدن یا عبور از این نقطه به سمت چپ خط سرج، منجر به بروز این پدیده می‌شود.

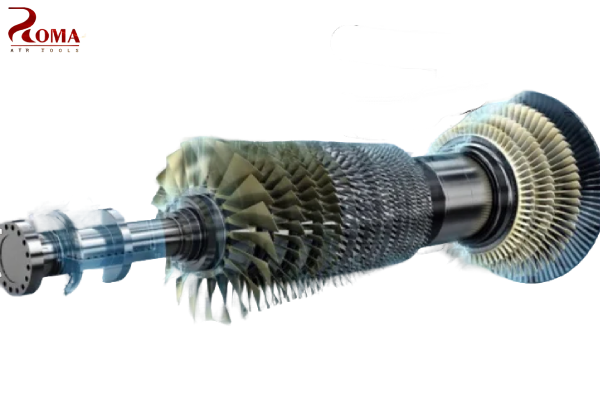

چرا سرج در کمپرسور رخ می‌دهد؟ (علل ایجاد سرج)

پدیده سرج می‌تواند به دلایل مختلفی اتفاق بیفتد که عمدتاً به تغییرات ناگهانی در شرایط بارگذاری سیستم یا عملکرد نامناسب کنترل‌کننده‌ها مربوط می‌شوند. شناخت این عوامل برای جلوگیری از سرج بسیار مهم است:

کاهش فلوی کمپرسور: این شایع‌ترین علت سرج است. هر عاملی که باعث کاهش مصرف در پایین‌دست سیستم شود (مثل بسته شدن شیرهای بین‌راهی یا تریپ خوردن ایستگاه‌های بعدی) یا کمبود فلوی ورودی، می‌تواند کمپرسور را به سمت سرج هدایت کند.
افزایش فشار در خروجی کمپرسور: اگر فشار در هدر خروجی کمپرسور (به دلیل بسته شدن مسیر در پایین‌دست یا بالا بودن فشار در زمان راه‌اندازی) بیش از حد افزایش یابد، کمپرسور قادر به غلبه بر این فشار نیست و سرج رخ می‌دهد.
کاهش فشار گاز ورودی: افت فشار گاز در ورودی کمپرسور نیز می‌تواند به کاهش دبی خروجی و در نهایت سرج منجر شود.
تغییرات در جرم مولکولی سیال: تغییر در ترکیب گاز ورودی و در نتیجه تغییر جرم مولکولی آن، می‌تواند نقطه عملکرد کمپرسور را به سمت خط سرج سوق دهد.
کاهش سریع دور کمپرسور: در شرایطی مانند توقف اضطراری، کاهش ناگهانی دور می‌تواند باعث نزدیک شدن به ناحیه سرج شود.
عملکرد ناقص سیستم‌های بای‌پس: این سیستم‌ها وظیفه محافظت از کمپرسور را دارند و خرابی آن‌ها می‌تواند منجر به سرج شود.
طراحی نامناسب پره‌ها و عدم تطابق با بار سیستم: طراحی غیربهینه پروانه‌ها یا عدم تطابق کمپرسور با نیازهای واقعی سیستم، می‌تواند آن را مستعد سرج کند.

کمپرسور در هر سه حالت کاری خود، شامل راه‌اندازی، بهره‌برداری عادی، و توقف اضطراری، با خطر سرج مواجه است. بنابراین، سیستم کنترل باید برای جلوگیری از سرج در هر یک از این شرایط، طراحی خاص خود را داشته باشد.

چگونه سرج را تشخیص دهیم؟ (مشخصه‌ها و علائم)

تشخیص به‌موقع پدیده سرج، کلید جلوگیری از آسیب‌های مکانیکی و توقف ناگهانی سیستم است. سرج اغلب با مشخصه‌های بارزی همراه است:

نوسانات شدید فشار و جریان: تغییرات ناگهانی و متناوب در فشار و جریان خروجی، نشان‌دهنده وجود سرج است. در سرج شدید، این تغییرات به صورت پالس‌های منفی در گراف فشار ثبت می‌شوند.
صدای غیرعادی: صداهای بلند و غیرطبیعی مانند ضربه، انفجار، وزوز شدید، یا حتی غرش، از نشانه‌های واضح سرج هستند.
ارتعاشات بیش از حد: لرزش‌های شدید مکانیکی کمپرسور، که حتی با ایستادن در نزدیکی آن قابل حس هستند، می‌تواند به تریپ (خاموشی اضطراری) کمپرسور نیز منجر شود.
معکوس شدن سریع فلوی خروجی: در حد میلی‌ثانیه، جهت جریان گاز به سمت ورودی کمپرسور برعکس می‌شود.
افزایش سریع دما: دمای گاز عبوری و همچنین دمای داخلی کمپرسور به سرعت افزایش می‌یابد، زیرا در طی سرج، یک حجم گاز چندین بار در ثانیه از دیسشارژ کمپرسور عبور داده می‌شود.
نوسان جریان برق موتور (در سرج شدید) و خاموشی اضطراری کمپرسور.

انواع سرج در کمپرسور

پدیده سرج بر اساس شدت، فرکانس و محدوده عملکرد، به دو نوع اصلی تقسیم می‌شود:

سرج شدید (Deep Surge):
در این حالت، جریان کاملاً معکوس می‌شود و نوسانات فشار بالا می‌رود. نشانه‌ها شامل لرزش شدید، صدای بلند، نوسان برق موتور و خاموشی اضطراری هستند. این نوع سرج می‌تواند باعث آسیب جدی به پره‌ها و یاتاقان‌ها شود و در صورت تکرار، کمپرسور را به‌طور کامل از کار بیندازد.

سرج خفیف (Mild Surge):
با دامنه نوسان کمتر و در شرایط بار کم رخ می‌دهد. تشخیص آن دشوار است و معمولاً از طریق تحلیل دقیق داده‌های حسگر فشار انجام می‌شود. اگر کنترل نشود، به‌مرور باعث کاهش راندمان و فرسایش قطعات می‌شود.

عامل ایجاد سرج	تغییر در پارامترها	تاثیر بر نقطه کار کمپرسور	احتمال وقوع سرج
کاهش مصرف در پایین‌دست	کاهش فلو	نزدیک شدن به خط سرج	بالا
بسته شدن مسیر خروجی	افزایش فشار خروجی	نزدیک شدن به خط سرج	بالا
کاهش فشار گاز ورودی	کاهش فشار ورودی	نزدیک شدن به خط سرج	بالا
تغییر ترکیب گاز (جرم مولکولی)	کاهش جرم مولکولی	نزدیک شدن به خط سرج	متوسط
توقف اضطراری/کاهش سریع دور	کاهش سریع دور	نزدیک شدن به خط سرج	بالا
ایراد در سیستم بای‌پس	عدم بازگشت جریان کافی	نزدیک شدن به خط سرج	بالا

راهکارهای کنترل و کاهش سرج (سیستم آنتی‌سرج)

کنترل سرعت کمپرسور:
با کاهش دور، کمپرسور از محدوده سرج دور می‌شود، اما این روش ممکن است در برابر سرج ناگهانی کافی نباشد.
استفاده از شیر آنتی‌سرج (ریسایکل یا بلوآف):
با باز شدن این شیر، بخشی از گاز خروجی به ورودی بازمی‌گردد یا به بیرون تخلیه می‌شود تا فشار کاهش یابد.

تخلیه به هوا: برای گازهای بی‌خطر یا کم‌ارزش.
برگشت به ورودی (ریسایکل): برای گازهای خطرناک یا گران‌قیمت (پس از عبور از خنک‌کننده).

این سیستم‌ها علاوه‌بر عملکرد عادی، هنگام راه‌اندازی یا توقف اضطراری نیز از بروز سرج جلوگیری می‌کنند.

نکات مهم در سیستم آنتی‌سرج:

ابزارهای اندازه‌گیری: سرج پدیده‌ای بسیار سریع است، لذا دقت و سرعت ابزارهای اندازه‌گیری مانند ترانسمیترهای فلو، فشار (ساکشن و دیسشارژ) و دما بسیار حیاتی است. انتخاب و کالیبراسیون صحیح این ابزارها مستقیماً بر دقت سیستم کنترل سرج تاثیرگذار است.
کنترلرها: سیستم‌های کنترل سرج، فلو و هد کمپرسور را اندازه گرفته و نقطه کار را تعیین می‌کنند. سپس در صورت نیاز، شیر آنتی‌سرج را در زمان مشخص و ست‌پوینت خاصی باز می‌کنند. این کنترلرها می‌توانند بر پایه PLC یا به صورت مستقل پیاده‌سازی شوند، اما سرعت بالا برای آن‌ها ضروری است.

انتخاب کمپرسور مناسب و تاثیر آن در پیشگیری از سرج

توجه به قیمت کمپرسور و انتخاب صحیح کمپرسور با طراحی مناسب و مجهز به سیستم‌های کنترلی پیشرفته، می‌تواند هزینه‌های ناشی از پدیده سرج را تا حدودی کاهش دهد. یک کمپرسور با کیفیت که برای کاربرد خاصی بهینه شده باشد، کمتر مستعد ورود به ناحیه ناپایدار خواهد بود.

برای انتخاب کمپرسور مناسب که طراحی بهینه‌ای داشته باشد و مجهز به سیستم‌های کنترلی پیشرفته باشد، می‌توانید به صفحه خرید کمپرسور در روما کمپرسور مراجعه کنید.

روما کمپرسور به عنوان تنها واردکننده و ارائه‌دهنده کمپرسورهای تخصصی پزشکی و صنعتی در کشور، با بهره‌گیری از دانش و تکنولوژی ایتالیایی، محصولاتی با کیفیت بالا ارائه می‌دهد.

جمع‌بندی

پدیده سرج در کمپرسورها، یک وضعیت عملکردی بسیار خطرناک در سیستم هوای فشرده است که در صورت عدم کنترل، می‌تواند منجر به آسیب‌های گسترده مکانیکی، کاهش عمر مفید دستگاه و افت شدید بهره‌وری شود. این پدیده با توجه به شدت آن، در دو نوع سرج شدید و خفیف تقسیم‌بندی می‌شود.

اپراتورها و تکنسین‌های فنی باید به صورت مداوم رفتار دینامیکی کمپرسور را زیر نظر داشته باشند و با استفاده از فناوری‌های روز و سیستم‌های آنتی‌سرج پیشرفته، خطر سرج را به حداقل برسانند. انتخاب و نصب کمپرسورهای با کیفیت و مناسب مانند محصولات روما، که با استانداردهای طراحی بالا و تکنولوژی‌های روز دنیا تولید می‌شوند، می‌تواند در پیشگیری از این پدیده نقش مهمی ایفا کند.
